电池电源专用光伏组件老化试验箱测设备电容器测量原理：

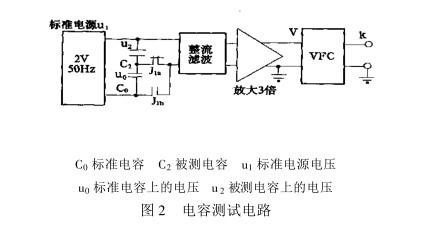

    由于引线电感和损耗电阻的存在，电容器具有电容量、电感、电阻、损耗角、漏电流等参数。对大多数电子产品来说，电容器的引线电感、损耗电阻、损耗角等在使用过程中不易变化，而电容量和漏电流最容易发生变化，所以电容在筛选时需要测量的参数主要有电容量和漏电流。传统测量方法主要有电流电压法、电桥比较法、谐振法等。电容器高温老化测试系统是通过继电器阵列将高温老化板上的电容器列阵的每个单元进行电路隔离，然后进行参数测量，且要求测试中电容耐压值比较高。因此传统测量方法都难以采用。实际采用的是交流比较法，即使用稳定的标准电源、高精度的标准电容，在不同的测量范围实施分档测试。标准电源是频率50Hz、有效值2V的交流电源，由于内阻很小，故在测试较大电容时误差较小；由于频率较低，故线路简单，实现容易，可靠性强。采用交流比较法的优点是易于实现自动化批量测量，测试时间短，测量范围宽，通过误差补偿可以达到5%的测量精度。

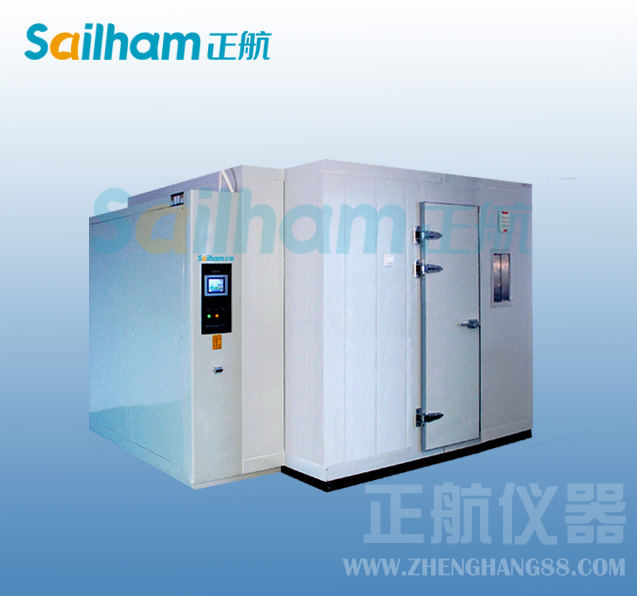

光伏组件老化试验箱的发展范围辐射东部沿海地区，扩大至西部地区，其发展潜力大，是很多同行们致力追求的目标。让高质量的产品乘着环宇风帆，冲出亚洲、走向世界，这是正航人共同追求的目标！http://www.zhsysb.net/
