两箱式与三箱式冷热冲击试验箱：技术原理、性能深度对比与科学选型指南

在电子产品、汽车电子、航空航天及军工装备的研发与生产中，温度冲击试验（Temperature Shock Test）是验证产品承受极端温度剧变能力的关键环节。冷热冲击试验箱作为该试验的核心载体，其结构形式主要分为两箱式（提篮移动式） 与三箱式（气流切换式） 两大类别。二者在物理实现方式、技术性能指标及适用场景上存在本质差异，选型不当将直接导致试验结果失真或设备投资浪费。本文将从技术底层出发，深度解析两箱与三箱的核心差异，并提供科学的选型决策依据。

一、两箱式冷热冲击试验箱（吊篮/提篮式）

工作原理：样品固定在可垂直或水平移动的提篮（吊篮）中，通过气动或丝杠传动机构，使提篮在高温区（HOT Chamber）与低温区（COLD Chamber）之间快速穿梭，实现样品表面温度的剧烈突变。由于样品本身随提篮运动，属于典型的“动态冲击”方式。

核心技术参数：该类设备高温室通常可达 +60℃～+200℃，低温室覆盖 -70℃～-10℃。其标志性指标是极短的转换时间，行业主流水平为≤10秒（典型值5～8秒），温度恢复时间（即样品表面温度重新稳定至设定值±2℃范围内）通常不超过5分钟。在满负载条件下，其温变速率可达70℃/min以上。然而，提篮结构限制了样品承重，一般不超过50kg，且受传动机构行程影响，测试容积相对有限。

技术优势：转换速度极快，能最真实地模拟装备在实战或极端工况下遭遇的瞬时温差冲击，因此被广泛应用于MIL-STD-883、GJB 150A等对温变速率有严苛要求的军标测试。此外，其结构紧凑，占地面积小，初期购置成本相对较低。

技术局限：样品在转移过程中会承受约5g～10g的机械加速度，这对MEMS传感器、精密光学器件、未封装的晶圆或微间隙连接器等脆弱样品而言，可能引入额外的机械应力，导致失效模式混杂，难以区分热致失效与振动致失效。同时，提篮运动带来的冷热互混效应明显，能量损耗较大，长期运行的电费开支不可忽视。

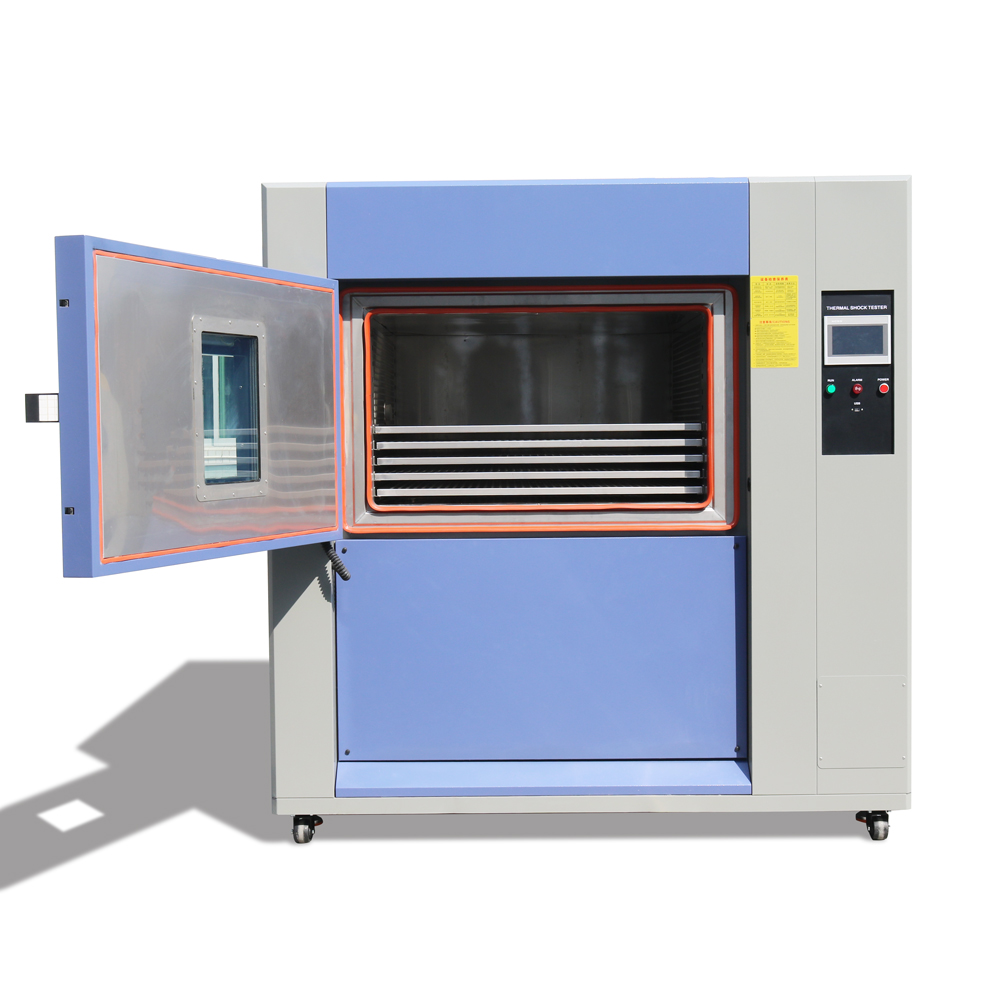

二、三箱式冷热冲击试验箱（静态/风门切换式）

工作原理：样品全程静止于独立的测试区（Test Zone），高温室、低温室分别布置在测试区的两侧或上下方。试验时，通过大功率气动风门的快速开闭，将高温或低温气流导入测试区，使样品表面温度瞬间跃变，而样品自身始终保持绝对静止，属于“静态冲击”方式。

核心技术参数：其温度范围与两箱式基本相当，但测试区容积可灵活扩展（常见100L至1000L以上），样品承重能力显著增强，最高可达200kg甚至更高，且对样品的形状、线束无特殊限制。转换时间方面，常规机型为≤30秒，但高性能型号通过优化风门响应速度和流道设计，已可做到≤10秒，与两箱式持平。温度恢复时间通常为8～10分钟，略长于两箱式，但其温度过冲量可控制在±3℃以内，控温平稳性更佳。由于测试区独立，该设备还能单独运行高温贮存、低温贮存或常温老化试验，实现“一机三用”。

技术优势：零机械位移的特性使其完全符合IEC 60068-2-14、AEC-Q100、JESD22等车规及工规标准，尤其适合考核封装级芯片、PCBA板、传感器模组等对振动敏感的产品。独立的测试区使得冷热气流互不干扰，能量利用率高，配合变频调节技术，长期运行的综合能耗较两箱式低约15%～20%。此外，较大的承重能力使其可测试带线缆的整机或大型部件，适用范围更广。

技术局限：初期投资成本较两箱式高出约15%～25%，且由于风门和风道结构复杂，设备占地面积通常更大。

三、核心性能差异的深度解读

在样品位移层面，两箱式存在明确的机械运动，三箱式则为完全静态——这一根本差异决定了后者的测试结果更纯粹，不受附加应力干扰。

在转换与恢复速度上，两箱式在转换时间上占优（≤10秒），但三箱式的高端机型已能追平此指标；恢复时间上两箱式（≤5分钟）略快于三箱式（≤8分钟），但三箱式凭借更小的温度过冲（≤±3℃ vs 两箱式的±5～±8℃），在温度稳定性方面更具优势，尤其适用于对温度波动敏感的材料研究。

样品承重与容积是二者差异显著的分水岭。两箱式受制于提篮机械强度，通常仅支持2.5kg～50kg的小型样件；三箱式静态测试区可达200kg以上，且支持异形件、大型模块的测试，适应性远超前者。

在适用标准方面，两箱式更贴合美军标及国军标中关于快速温变的要求，而三箱式则被汽车电子、半导体行业的标准（如AEC-Q100、JESD22）广泛采纳，因为后者强调排除机械应力干扰。

功能扩展性上，三箱式“一机三用”的能力使其设备利用率大幅提升，可独立进行高温储存、低温储存或常温老化，而两箱式仅具备冲击功能。从全生命周期成本考量，两箱式虽购机便宜，但能耗高、传动部件需定期维护；三箱式购机贵，但能耗低、无运动部件磨损，5年综合成本反而更具竞争力。

四、科学选型决策指南

选型不应盲目追求速度或价格，而应基于以下三个关键维度：

第一，观察样品特性。 若被测件为精密传感器、未封装的裸片、MEMS器件或任何对振动、加速度敏感的组件，务必优先选择三箱式，以规避机械应力导致的误判。若样品为结构坚固的金属材料、标准连接器或小型塑封器件，且对成本敏感，则两箱式足以胜任。

第二，核对试验标准。 若委托方或行业规范明确要求转换时间≤10秒且不涉及振动限制（如GJB 150A），两箱式是合规选项；若要求遵循IEC、AEC或JEDEC系列标准，则三箱式是更稳妥的合规路径。

第三，评估综合功能需求。 若实验室还需独立进行高温、低温或常温存储试验，选三箱式可省去额外购置多台设备的费用，总体投入更优。

结语

冷热冲击试验箱的选型，本质是速度、精度、样品兼容性与长期成本之间的权衡。两箱式以快著称，三箱式以稳见长，二者并无绝对优劣，唯有与您的试验目标精准匹配，方能发挥最大价值。
