GB一9B型电子管毫伏表工作原理简析

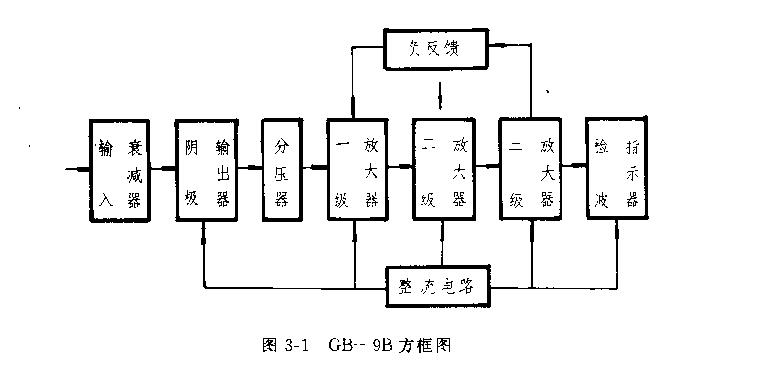

本毫伏表是一种放大一枪波式电子管电压表。用以测量正弦波电压的有效值。其方框图如图3—1所示，电原理图见附录因l。从方框图可以看出，电路的主要组成部分为输入袁减器、阴极输出器、分压器、二级放大器、检波器和整流电路。

在测量时，毫伏表输入阻抗以高阻抗为好。如果对被测信号直接分压。采用高阻抗衰减，频率响应不容易做好，本电路使用电子管6Jl(C1)接成阴极输出器，低于1V的放测电压直接输入阴极输出器，变换成低阻抗信号(这时没有衰减)，再进行分压；对高于1V的被测电压，先衰减成小信号电压，然后输入阴极输出器，再进行分压。

由于分压器由较小的电阻组成，减少了线路里分布电容的影响，从而改善丁整机的频率特性，使本机具有频率响应特性好和输入阻抗高的优点*微调电容门用来校正整机频率特性，经分压后的被测电压用三级阻容放大器放大。为了保证仪器工作的稳定性，放大器设有负反馈，反馈电压从R16、R18、Wl及各级朗极电阻上取得。放大后的被测信号被双二极瞥G6(6H2)的一半检波，双二极管的另一半用来平衡检波二极管的起始电流，以保证在无信号输入时的电气零位。零位调节用电位器W2进行。用100微安电表作指示器。

仪器的直流电源由624型整流管组成的全波整流电路供给，用C9、R22、R2、R27、C15等来滤除脉动成分。各级放大器的电源经由C4、R5、C10、R23、C14、R28、C18、A 31等去偶电路供电。（本文由正航仪器整理）http://www.zhsysb.net
