热双金属弹簧实况

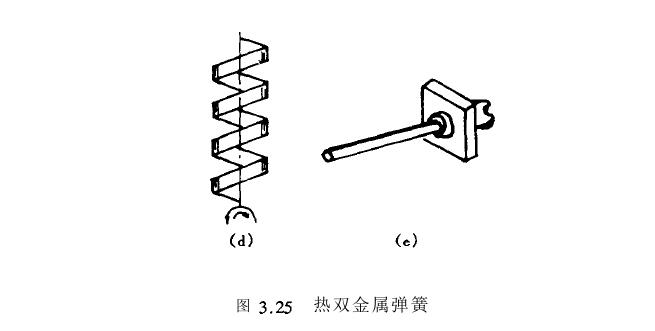

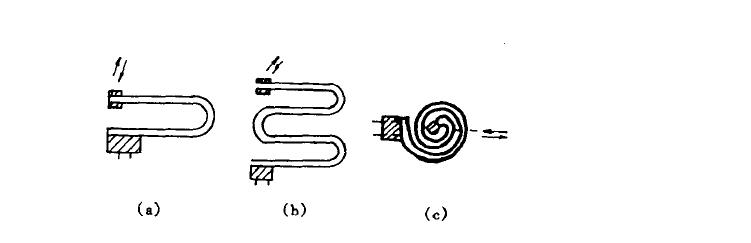

当温度改变时，由于两金届片的线膨胀系数不同，双金属片将产生弯曲。如果将其一端固定，则另一端将产生位移。因此，双金属弹簧可做为温度敏感元件，用来控制温度变化或补偿温度变化给仪器仪表造成的误差。显然，双金后片的工作长度越大，则其灵敏度越高，根据对灵敏度的要求以及结构的需要，双金届弹簧可做成各种形状，下图所示为常用的几种双金后弹簧。

1．对双金届弹簧材料的要求

制造热双金届弹簧的材料应满足下列要求：

1)主动层、被动层两种材料的线膨胀系数之差应尽可能大：

2两种材料的弹性模星应接近，以扩大双金属弹簧的工作温度范围s

3)良好的机械性能以便于加工焊接容易。

2．常用材料

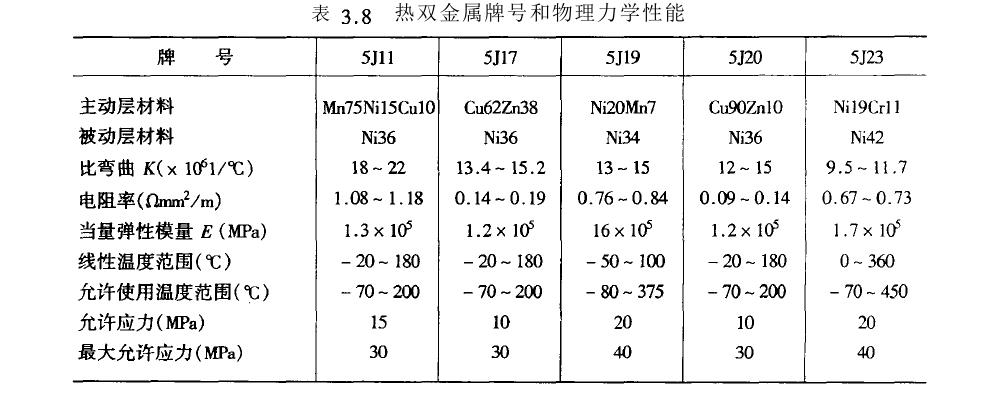

主动层：黄铜、康铜、锰铜、锰镍铁铜合金、铁镍格和铁镍铝合金。被动层：铁镍合金。详见下表。http://www.zhsysb.net
