正航电磁振动给料机三种测定方法

1．直观法

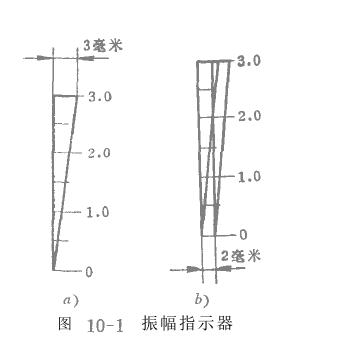

该法是用振幅指示器直接测量电磁振动给料机的双振幅。其振幅指示器如图10—1(a)所示。将振幅指示器钉在被测的槽体或振动器的外壳上，位其直角边与振动方向垂直。当振幅指示器与被测的槽体或振动器外壳一起振动时，由于视觉暂留，则直角边与弦边形成一个交点，其交点处所对应的标尺数值即为被测物体的双振幅。如图10—1(6)所示。当振幅为2毫米时，其交点就对应标尺2处。这种方法一般用于测量振动频率在10赫芝以上的振动体的振幅。

2．机测法

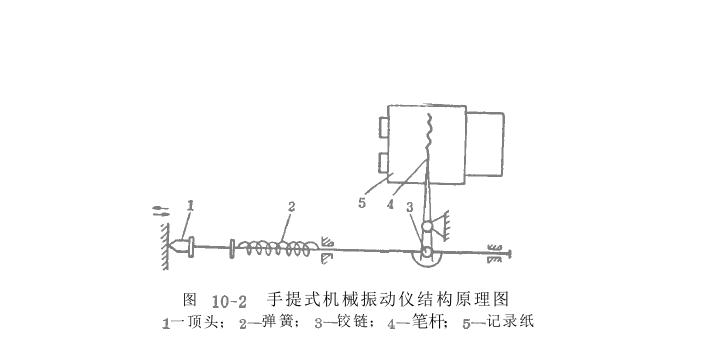

目前常用的有手提式万能测振仪，图10—2是一种杠杆式机械振动仪的结构原理图。这种测振仪还装有记时机构，能同时测量振幅及频率。使用时，被测的振动体直接将振动传给顶头，顶头与具有杠杆放大作用的笔杆相联，笔尖在转动着的纸筒上记录波形。从纸带的记录可以用放大镜观察波形或量出振幅及频率。

根据杠杆的比例和从波形中量得的幅值，即可算出实际振幅。知道纸带的移动速度，和在一定纸带长度内的波形数，即可求出振动的频率。

3．电侧篮

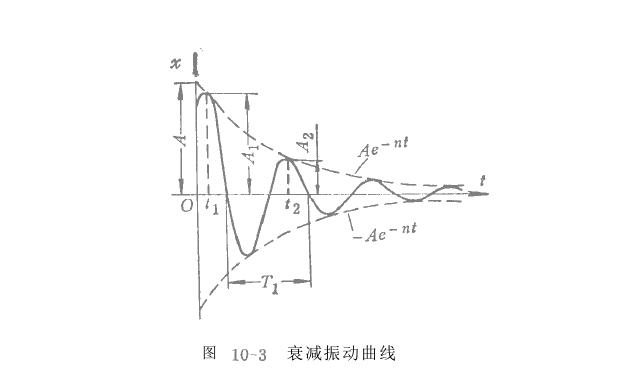

其基本原理是将所测的机械量变换为电量，然后对电量进行测量，从而求得被测机械量。常用的方法是：用电阻片、动态应变仪、八线示波器来测定弹簧的应力变化，从而测出振动的波形。通常用这种方法来测定电振给料机的弹簧应力；另外常用这种方法来测定振动的频率。当用这种方法测定振幅时，尚须根据测得的应力值，通过计算再求出振幅恒，故不仅麻烦而且准确性亦较差。可利用手提式万能测振仪直接测出停车时的振动衰减曲线，亦可用电阻片、动态应变仪、八线示被器测定弹簧应力变化来测出停车时的振动衰减曲线。由振动衰减曲线即可计算出弹性系统的固有频率。

可见，只要测出振动的衰减曲线，即可量出相邻的两个振幅及衰减振动的周期，从而求出阻尼系数M。http://www.zhsysb.net
